Двоструки поступак екструдера
Jul 14, 2021

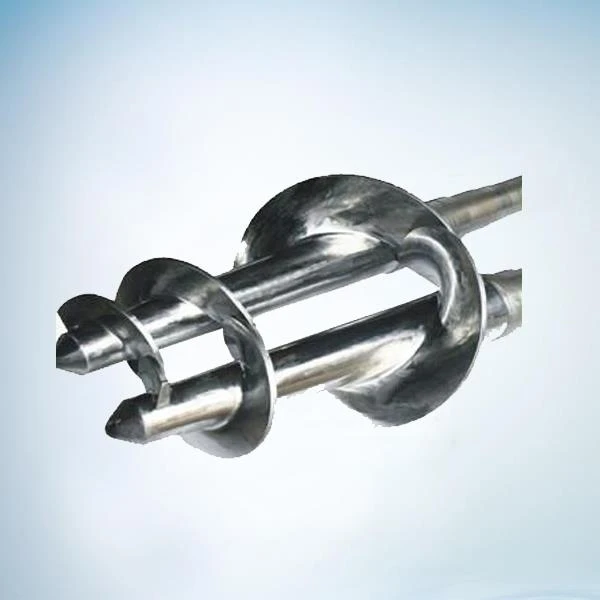

Двострука површина је спирална површина. Обрада спиралне површине може се обликовати глодањем, обликовањем и окретањем и обликовањем брушењем. Карактеристике обраде двовијчаног екструдера су следеће:
1. Метода обликовања глодалице: Алат је глодало за обликовање. Глодало за обликовање користи се за обраду спољне површине за обликовање на различитим глодалицама. Облик сечива је дизајниран и израчунат у складу са профилом површине формирања радног предмета, припада специјалном алату. У процесу глодања формирања диска постоји угао између осе алата и осе радног предмета, а између оса је најкраће растојање, односно угао средњег растојања. За крајњи део има симетрични облик спиралне површине обратка, може се дизајнирати глодало у облику диска са симетричним обликом аксијалног пресека, а фреза за диск је завршни алат; Ос глодалице за прсте је у процесу глодања у облику прста правокутна у односу на обрадак, глодалица се окреће према својој оси, а вијак се спирално помера према наведеном олову. Површина алата и спирална површина обавијају се међусобним кретањем. Због посебности спиралне површине, утврђено је да се овакав алат може користити само као алат за грубу обраду спиралне површине са константним кораком.
2. Начин обликовања токарења: Алат је обликовачки алат за окретање. Алат за окретање за обликовање користи се за обраду површине за обликовање унутрашњег и спољашњег обртног тела на различитим струговима. Облик сечива је дизајниран према профилу радног предмета, припадају специјалном алату. На уобичајени носач алата за окретање, поставите тип ножа за шаблон за линију, поставите алат напред спирални угао, тако да предња ивица алата буде у додиру са нормалним делом спиралне површине, а вијак се окреће за један круг, алат за сечење обилази олово да би окренуо спиралну површину. Израда алата за обликовање и принцип поступка окретања обликовањем утврђују да је тешко побољшати квалитет површине спиралне површине обрађене овом методом.
3. Начин обликовања брушења: Алат је обликовачки брусни точак и његов принцип обраде је сличан глодалици у облику диска. Технологија брушења високе прецизности побољшава тачност спиралне површине, употреба двоструке обраде побољшава тачност и ефикасност вијка, али постоји мало извештаја о примени ове методе у обради вијака.
